Injektering slang system

More Informations

SELECT DISTINCT shop_view_active_item.*
							FROM shop_item_has_category
							  INNER JOIN shop_view_active_item ON (
							    shop_view_active_item.company = shop_item_has_category.company AND
							    shop_view_active_item.shop_code = shop_item_has_category.shop_code AND
							    shop_view_active_item.language_code = shop_item_has_category.language_code AND
                                    (
                                      shop_item_has_category.item_no = shop_view_active_item.item_no
                                    )
							    )

							  WHERE (shop_item_has_category.category_line_no = 80000 OR shop_item_has_category.category_line_no = 80000 )
							  AND shop_view_active_item.language_code = 'ENU'
							  AND shop_view_active_item.company = 'DESOI'
							  AND shop_view_active_item.shop_code = 'B2B'
							  AND shop_item_has_category.company = 'DESOI'
							  AND shop_item_has_category.shop_code = 'B2B'
							  AND shop_item_has_category.language_code = 'ENU'
							  AND shop_item_has_category.category_shop_code = 'B2B'

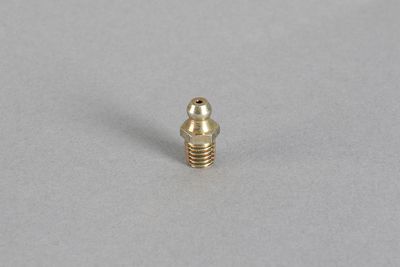

LP round head nipple
external thread M8, AF9

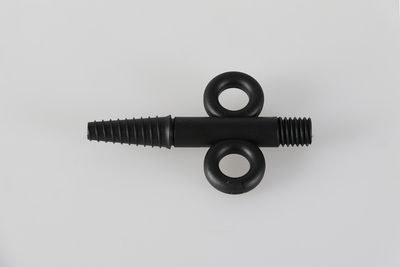

Injection hose packer - polymer

external thread M8, wing grip, free passage Ø 3 mm

2 Show Variants

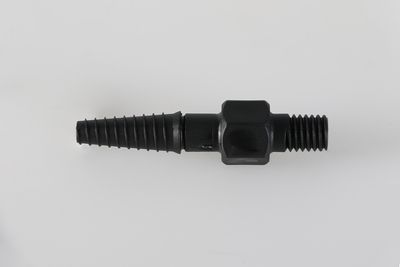

Injection hose packer - polymer

external thread M8, AF13

3 Show Variants

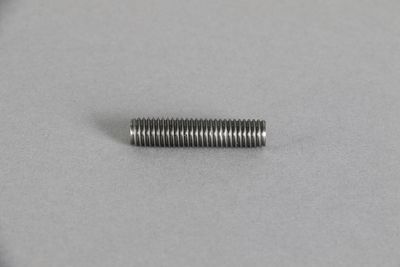

Extension tube
M8 x 35 mm

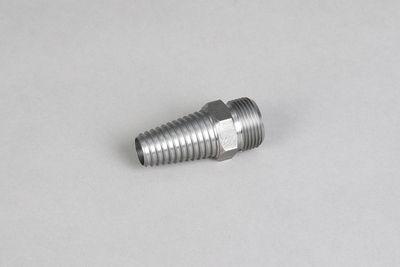

Filling hose packer - steel

sharp-edged wood screw thread

3 Show Variants

2 Show Variants

3 Show Variants

for cutting extension tubes and injection hoses, max. Ø 28 mm

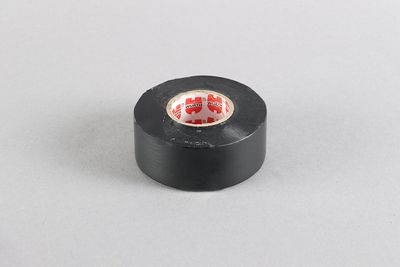

Insulating tape - black

length 30 m, width 30 mm

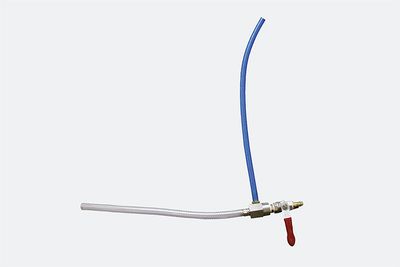

Vacuum generating device

for emptying injection hoses, LP ball valve G1/4", suction hose 0.5 m, drain hose approx. 0.35 m, compressed air connection, brass plug DN 7.2 mm

pressure gauge unit with manometer 0 - 250 bar, 6 litre material container transparent with scale and cover, incl. instruction manual, No. 16802: HP hose - steel Ø 6 mm, 3 m, union nuts M12x1.5 (solvent resistant), No. 16806: HP ball valve (R1/4", external thread M12x1.5, mouth piece)

suction system, accumulator with manometer 0 - 25 bar, incl. instruction manual, No. 10913: Material hose (Ø 13 mm, 3 m long; detachable double nipple R1/2"), No. 10920: Quick snap (LP ball valve R1/2", max. 40 bar, free passage Ø 9 mm; detachable double nipple R1/2"), No. 21232: LP ball valve R1/2" (max. 40 bar, mouth piece; detachable double nipple R1/2")

suction system, manometer 0 - 25 bar, incl. instruction manual, No. 10913: Material hose (Ø 13 mm, 3 m long; detachable double nipple R1/2"), No. 10920: Quick snap (LP ball valve R1/2", max. 40 bar, free passage Ø 9 mm; detachable double nipple R1/2"), No. 21232: LP ball valve R1/2" (max. 40 bar, mouth piece; detachable double nipple R1/2")

drive, pressure control with return and pressure gauge unit with manometer 0 - 250 bar, 2 litre material container transparent, incl. instruction manual, No. 16802: HP hose - steel Ø 6 mm, 3 m, union nuts M12x1.5 (solvent resistant), No. 16733: HP injection gun (external thread M12x1.5, whip 0.3 m, 0 - 250 bar, mouth piece)

frame, 6 l material container transparent with scale and cover, incl. instruction manual, No. 16803: HP hose - steel Ø 6 mm, 5 m, union nuts M12x1.5 (solvent resistant), No. 16733: HP injection gun (external thread M12x1.5, whip 0.3 m, 0 - 250 bar, mouth piece)

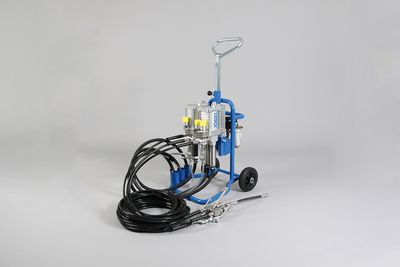

DESOI AirPower S25-3C VA
Set

moving device, 1.5 m suction system Ø 13 mm with suction basket Ø 40 mm: component A, B and rinsing pump: black, 2 x manometer 0 - 250 bar, rinsing pump S25, material hose connection: component A: external thread M16x1.5; component B: external thread M14x1.5; rinsing pump: external thread M12x1.5; return hoses Ø 8 mm: transparent, air connection: air plug NW 7.2; incl. instruction manual No. 16861: HP hose - stainless steel Ø 6 mm, 10 m, union nuts M16x1.5 (solvent resistent, component A), No. 16860: HP hose - stainless steel Ø 6 mm, union nuts M14x1.5 (solvent resistent, component B), No. 16813: HP hose - stainless steel Ø 6 mm, union nuts M12x1.5 (solvent resistant), No. 17764: 3C mixing head - stainless steel (2 x HP ball valve, 2 x HP ball valve steel, 2 x non-return valve, mixing block with 2 x inline static mixer, whip 0.3 mm long, sliding coupling straight with free passage Ø 2,5 mm material hose connection: component A: M16x1.5; component B: M14x1.5; rinsing connection: M12x1.5)

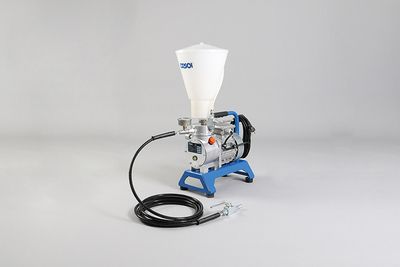

DESOI PowerInject 303

manometer 0 - 250 bar, 6 litre material container transparent with scale and cover, incl. instruction manual, No. 16803: HP hose - steel Ø 6 mm, 5 m, union nuts M12x1.5 (solvent resistant), No. 16733: HP injection gun (external thread M12x1.5, whip 0.3 m, 0 - 250 bar, mouth piece)

DESOI PowerInject 303 - HP ball valve

manometer 0 - 250 bar, 6 litre material container transparent with scale and cover, incl. instruction manual, No. 16803: HP material hose - steel Ø 6 mm, 5 m, union nuts M12x1.5, (solvent resistant), No. 16806: HP ball valve R1/4" (external thread M12x1.5, mouth piece)

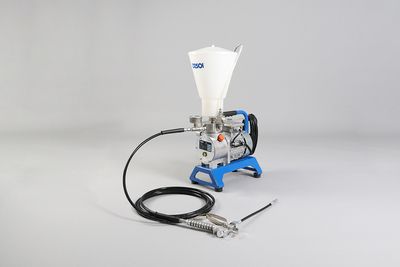

DESOI PowerInject 303 VA

manometer 0 - 250 bar, 6 litre material container transparent with scale and cover, incl. instruction manual, No. 17729: HP hose - stainless steel Ø 6 mm, 5 m, union nuts M12x1.5 (solvent resistant), No. 16733: HP injection gun (external thread M12x1.5, whip 0.3 m, 0 - 250 bar, mouth piece)

Page

123

INJEKTERING SLANG SYSTEM

Sedan början av 70-talet används insprutningsslangsystem som alternativ eller som tillägg till fogband och laminerade fogar vid tätning. Det är en injicerbar foginläggning i form av slang eller kanal. Efterföljande läckor kan tätas riktade genom insprutning av polyuretanharts, akrylharts, cementsuspension eller cementlim.

Injection hose system

PDF german/english
PDF german/french

Fördelar och mervärden

Enkel installation och flexibel anpassning till fogdragningen
Appliceras direkt på arbetsfogen
Ytterligare tätning nästa gemensamma band eller gemensam platta
Möjlighet för tätning av byggfogar i betong- och armerade betongkonstruktioner
Teknisk process till låg kostnad för förebyggande och efterföljande tätning
Insprutningsslangsystem kan även installeras i en komplicerad fogsträckning, när installationen av fogband eller fogskarvar bara kan bli konstruktivt väldigt dyrt
Lämpligheten med ett insprutningsslangsystem provas i en byggnadsinspektion av användbarhet och dokumenteras enligt myndighetskrav (i Tyskland är detta ett så kallat abP - allgemeines bauaufsichtliches Prüfzeugnis).

Användningsexempel

Insprutningsslangsystem hör enligt de tyska kraven Bauregelliste A Teil 2, lfd. Nr. 1.4. till systemen för fogtätning, till exempel i grundvattenzoner (inget vattengenomsläpp)
Framställning av en vattentät arbetsfog i betongkonstruktioner med schemalagda insprutningar
Används vid exempelvis hydrauliska strukturer, reningsverk, underjordiska parkeringshus, tunnlar

Installationsinstruktioner

Insprutningsslangen bör genom kontinuerlig förankring i den härdade betongen fixeras orörligt, så att den inte kan flyta i den färska betongen
I allmänhet sker infästningen av insprutningsslangen med speciella monteringsfästen med ett avstånd av cirka max. 15 cm, i förekommande fall bör detta avstånd justeras baserat byggarbetsplats.
Där slangar korsar varandra skall ömsesidig kompression undvikas
Längden på insprutningsslangen är cirka 8 - 10 m
Avståndet mellan insprutningsslangen och ytterväggen bör vara ⅓ till ½ d (tjockleken hos byggkomponenten)
Slangarna skall överlappa cirka 15 cm vid anslutningarna och dras parallellt på ett avstånd av cirka 5 cm förbi varandra
Placering av insprutningsslangarna skall dokumenteras i genomförandeplanen
Öppningstryck - utträngning av fyllningen i insprutningsslangen sker i lågtrycksförfarandet mellan 0,5 till cirka 5 bar
